Ren cấy là gì?
Ren cấy được gắn vào lỗ ren của những vật liệu mềm như nhựa, nhôm…để giúp tăng độ chắc cho ốc ren trong hoặc đai ốc. Nó có dạng lò xo được làm bằng thép không gỉ (inox), thường được dùng khi cần phải siết chặt ốc. Helisert là tên vốn được đăng ký bởi công ty Cơ khí Sanyu, tuy nhiên, hiện nay, mặc dù người ta đổi thương hiệu và E-sert nhưng trong ngành người ta vẫn gọi là Helisert. Ngoài ra, nó còn được gọi là Insert hoặc Sprue (cách dùng này thường ít gặp).
Khoan lỗ làm Ren cấy
Để đưa ren cấy vào thì sau khi khoan lỗ, người ta phải dùng taro ren cấy để tạo ren. Sau khi tạo lỗ ren trên sản phẩm thì sẽ dùng taro ren cấy để đưa ren cấy vào.

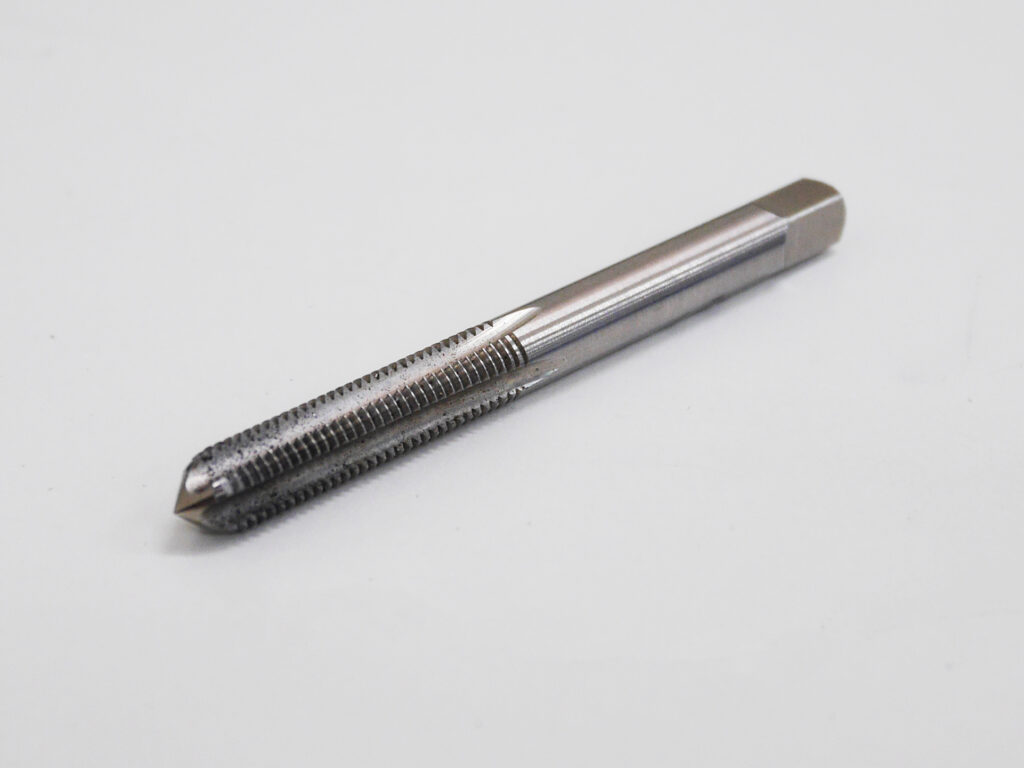

Taro ren cấy
Cách đọc kí hiệu ren
Bên trên có ghi kí hiệu là 「M◎×△」, chữ số (◎)nằm phía sau chữ M dùng để chỉ đường kính của ren ngoài (mm), △ là bước răng (khoảng cách giữa hai đỉnh ren, được đo bằng mm), cũng có khi △ là chiều dài của ren. Thông thường, độ lớn góc của ren được qui định là 60 độ . Bước răng được chia thành “bước răng thô” và “bước răng mịn”, bước răng mịn có bước răng nhỏ và độ bám chặt hơn bước răng thô, sau khi vặn vào thì khó tháo ra.
Ren cấy được dùng nhiều trong các chi tiết bằng nhựa, để tìm hiểu kỹ hơn, các bạn xem thêm tài liệu về “Giải thích tên gọi: Nhựa- Chất dẻo”.
Chiều dài Ren cấy
Vậy thì, nếu tấm vật liệu có độ dày 8mm、10mm、12mm、20mm, nếu ta muốn đưa ren cấy M6 vào thì ta phải chọn ren cấy có độ dài bao nhiêu là được? Có loại ren cấy 8mm、10mm、12mm、20mm hay không?

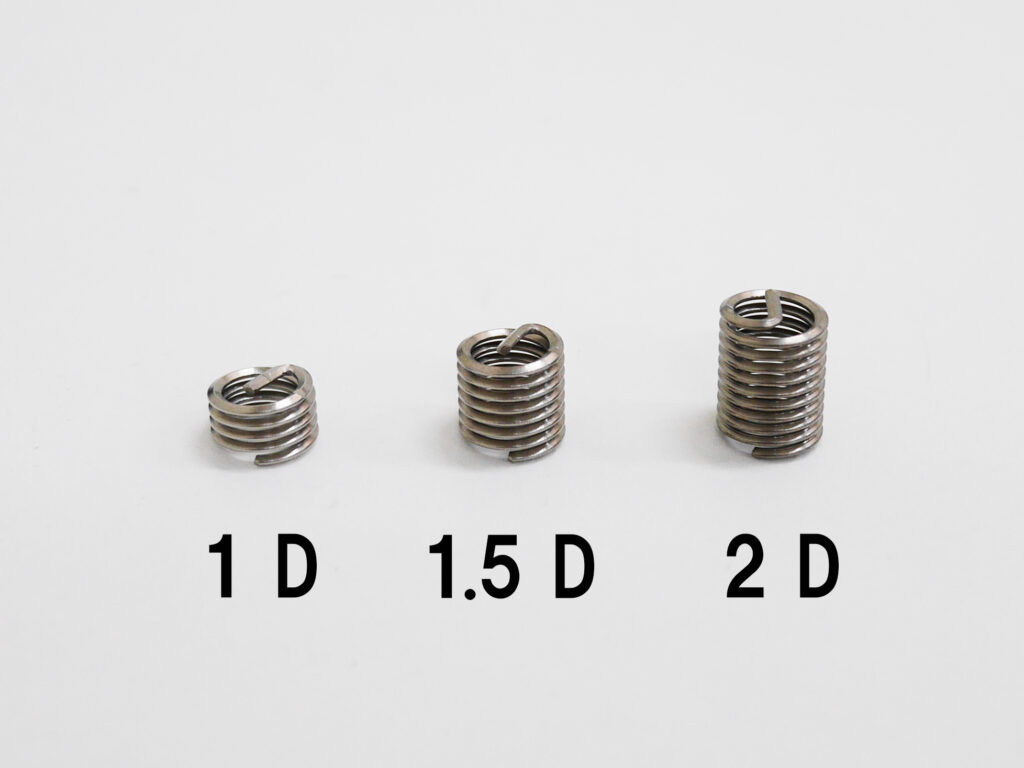

Về cơ bản, có 3 loại ren cấy: 「１D」「1.5D」「２D」. D dùng để chỉ ren cấy dài gấp mấy lần so với đường kính ren. Ví dụ, M10 loại 1D thì nó sẽ có độ lớn là 10×1＝10mm、1.5Dは10×1.5＝15mm、2Dは10×2＝20mm. Trong ví dụ bên trên, trường hợp muốn đưa ren cấy M6 vào, loại 1D có chiều dài là: loại 1D dài 6mm、1.5D dài 9mm、２D dài12ｍｍ. Dựa vào đây người ta sẽ chọn loại phù hợp với độ dày của tấm vật liệu. Tuy nhiên, cần chú ý là chiều dài lý thuyết và thực tế khá là khác nhau. Dưới đây là bảng tra tiêu chuẩn của nhà sản xuất.

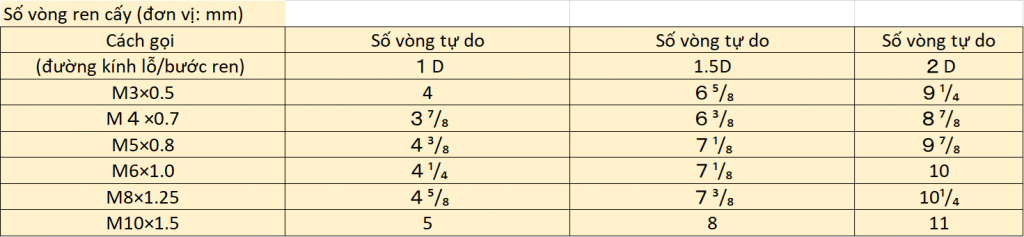

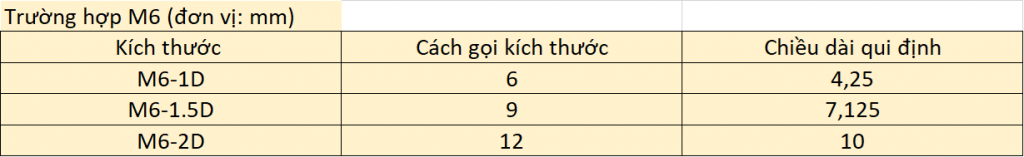

Trong bảng số vòng xoắn ta cũng thấy rằng kích thước lý thuyết và chiều dài tiêu chuẩn có sự khác nhau, so với kích thước tiêu chuẩn thì kích thước thực tế ngắn hơn một chút. M6 (bước răng 1), loại 1D, số vòng tiêu chuẩn là４¹/₄. Chiều dài của ren cấy là 4.25mm. Có nghĩa là, đối với vật liệu có độ dày 6mm, cho dù ta có dùng loại 1D thì ren cấy vẫn không bị dư ra ngoài.
Các loại Ren cấy
Có 2 loại ren cấy: ren cấy có chuôi (dùng để móc vào dụng cụ khi đưa ren vào) và ren cấy không chuôi.
Dụng cụ cấy ren và rãnh để móc chuôi
Ren cấy không chuôi
Đối với loại không chuôi, ta sẽ móc chỗ được đánh dấu vào rãnh của dụng cụ, loại có chuôi cũng làm tương tự rồi vặn để đưa vào. Khi lấy ra thì ta sẽ dùng dụng cụ chuyên dùng để lấy ra. Loại không chuôi dễ lấy ra hơn so với loại có chuôi.
Kí hiệu Ren cấy trên bản vẽ
Trong tiêu chuẩn JIS qui định lấy tên là Ren cấy để ghi vào trong bản vẽ. (JIS B0002-2). Ví dụ như 「M30×1.5 ISN」, thì có nghĩa là đường kính lý thuyết của ren x kích thước của ren cấy. INS là kí hiệu của ren cấy. Từ “Ren cấy” được sử dụng rộng rãi trong ngành chế tạo tuy nhiên lại không có ghi trong tiêu chuẩn JIS. Vì vậy, tùy vào người thiết kế mà có cách viết khác nhau. Để bên phía gia công không bị sai sót thì người ta cũng có thể kí hiệu thành 「M30×1.5 1D ヘリサート挿入のこと」( lắp ren cấy M30×1.5 1D) để lưu ý trên bản vẽ.
Tổng kết
Bài viết ngày hôm nay, chúng tôi đã giới thiệu chi tiết về Ren cấy. Vì mỗi nhà sản xuất đều có cách làm khác nhau cho nên, về căn bản ta nên sử dụng sản phẩm, taro và bộ dụng cụ chuyên dùng cùng 1 nhà sản xuất. Đồng thời nếu trên bản vẽ yêu cầu nhiều về ren cấy thì nó cũng có ảnh hưởng đến giá thành cho nên cũng cần phải chú ý điểm này. Việc cấy ren khác với việc gia công bởi máy móc, vì vậy nó cũng ảnh hưởng đến công lao động. Để có thể giảm chi phí, thường người ta sẽ dùng phối hợp A5052+ ren cấy, hoặc A2017 (Duralumin) để làm tăng độ cứng, vì vậy quí vị cũng cần lưu ý về chất liệu. Duralumin là một hợp kim nhẹ và cứng. Mời bạn xem qua những điều cần chú ý về các đặc tính của vật liệu và lưu ý khi sử dụng.
